Sistema de tratamiento de humo del Nox Jet Type Wet Gas Scrubber gradual

máquina del tratamiento del humo del nox

Tipo gradual dispositivo del jet del tratamiento del gas de basura del óxido de nitrógeno de la alta concentración
El dispositivo gradual del tratamiento del gas de basura del NOx de la alta concentración del jet diseñado por la compañía se diseña y se desarrolla según las características del gas de basura del NOx generado por la metalurgia y la industria refinadora del metal precioso. Es conveniente para el tratamiento del NOx generó minando las empresas metalúrgicas, las refinerías del metal precioso tales como oro, la plata, el platino, el paladio y el rodio, así como apoyando los laboratorios de diversas empresas.
Características del dispositivo gradual del tratamiento del gas de basura del NOx de la alta concentración del jet
El dispositivo tiene las ventajas de la alta eficacia de la purificación, de la factibilidad fuerte, del aspecto hermoso y de la pequeña superficie cubierta. Las etapas y los reactivo apropiados se pueden diseñar según el gas inútil generado por el proceso del dueño.

En el proceso de refinamiento del metal precioso, la temperatura de la reacción del retiro ácido nítrico de la impureza, la plata de disolución ácida nítrica, aqua regia que disuelve el oro y otros procesos es generalmente 80-90oc, que producirá una gran cantidad de gas de basura del óxido de nitrógeno. Al mismo tiempo, debido a la alta temperatura de la reacción, el líquido de la reacción es fácil de volatilizar, que causará pérdida y la basura ácidas. Al mismo tiempo, algunos metales preciosos serán arrastrados en la niebla ácida volátil, dando por resultado pérdidas serias. Por lo tanto, diseñamos un separador gaseoso líquido en el mercado del reactor para condensar el humo en el mercado, de modo que la niebla ácida en el humo condense y vuelva al reactor, que puede reducir con eficacia el consumo ácido y la pérdida de metales preciosos.

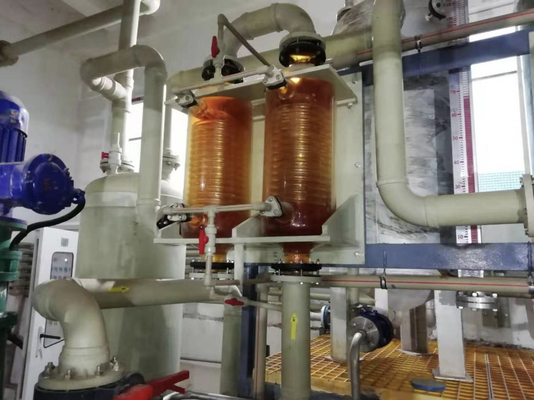

El gas inútil después de que el tratamiento de la condensación entre en el tanque del almacenador intermediario. El reactivo dentro del tanque del almacenador intermediario es el oxidante, que puede oxidar el gas inútil barato y difícil del NOx en el gas inútil en NO2. Una boca que burbujea diseñada por nuestra compañía está instalada en la parte inferior del tanque del almacenador intermediario. Esta boca que burbujea puede dispersar altamente el gas inútil en el agente, hacer completamente el contacto bifásico gaseoso líquido, y mejora la eficacia de la oxidación. La eficacia de la oxidación puede alcanzar más el de 95%.

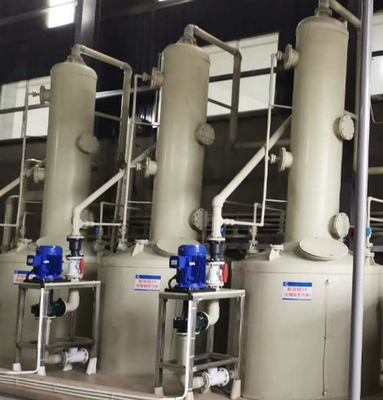

El gas inútil después de que el tratamiento de la oxidación en el tanque del almacenador intermediario entre en la torre del jet del jet del jet. La torre del jet del jet del jet se diseña con una bomba de jet. El gas de basura del óxido de nitrógeno se bombea en el eyector usando la presión negativa generada por el agente de circulación de alta velocidad y mezclada fuertemente con el agente. Una sección del collarino se fija en el eyector. Después de que llegue el agente con el gas de basura del óxido de nitrógeno aquí, será más a fondo disperso debido a la resistencia, el óxido de nitrógeno puede ser mezclado completamente con el reactivo para mejorar la eficacia de la reacción.
La torre se diseña con capa del espray y capa que embala. El líquido del espray es rociado de arriba a abajo por la cabeza de espray dinámica de la onda con la estructura especial diseñada por nuestra compañía (no. de la patente: zl2017 21869456,7). El dispositivo tiene las ventajas del alto ratio gaseoso líquido, del tiempo gaseoso líquido largo del contacto, de la resistencia baja y de la distribución uniforme. Durante el movimiento de los óxidos de nitrógeno unreacted de abajo hacia arriba en la torre, una capa de película del agua será formada cuando ocurrirá el entrar en contacto con con el líquido del espray, y la reacción otra vez.
El embalaje del anillo de Bauer se selecciona como el embalaje de la capa que embala. Este embalaje tiene las ventajas del flujo grande, de la superficie específica grande, de la resistencia baja y de la alta eficacia de separación. Puede dispersar el gas inútil otra vez y reaccionar con el agente.
El dispositivo de enfriamiento y el dispositivo de la supervisión del pH también se diseñan en la torre del jet para asegurarse de que la reacción se puede realizar bajo mejores condiciones.
La estructura única de la torre del jet del jet del jet diseñada por nuestra compañía puede entrar en contacto con y reaccionar completamente con el gas de basura del óxido de nitrógeno, y la eficacia de una sola sección de la purificación puede alcanzar más el de 80%. El reactivo en la torre es solución de la urea, y los productos de la reacción de la solución de la urea y de NO2 son nitrógeno, dióxido de carbono y agua.
El número de jet se eleva se puede diseñar según la concentración del humo del dueño asegurar hasta el tratamiento estándar y reducir con eficacia el coste.
